UNet之後，物件圈選還有新的進展嗎？（一）DETR (DEtection TRansformer)

自從 UNet [1]被提出來之後，物件圈選長時間都是被這個家族的模型壟斷了。它需要的訓練資源不多、資料集也不必非常大，還能克服畫素級別預測 (pixel-wised prediction) 中，很容易遇到的類別分布不均 (class imbalanced) 問題。對於小物件，UNet 也能表現得相當不錯。一切看起來是發展到一個極致了，沒有必要另起爐灶來做這件事情。

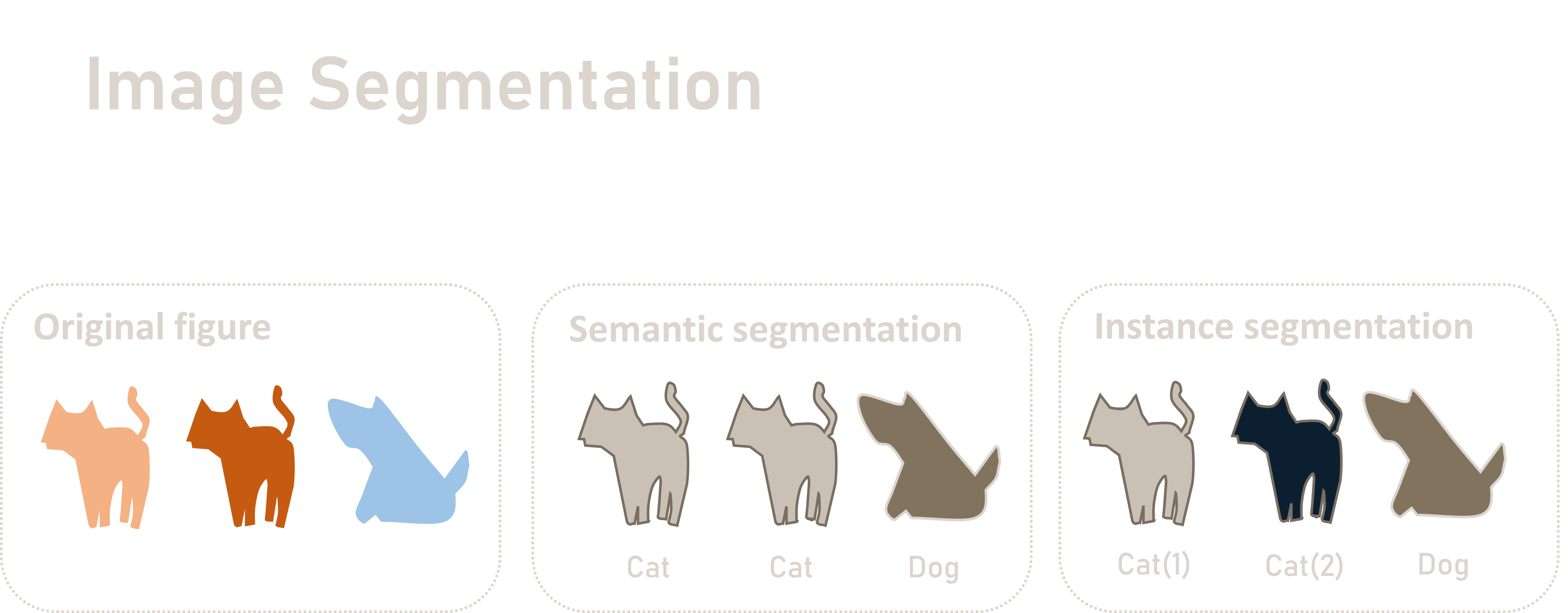

不過，在實例圈選 (instance segmentation) 上，仍然有許多挑戰。物件圈選和實例圈選的差別在於，實例圈選還會進一步分別圖中同一類別的不同個體。

在2020年之前，實例圈選主要依賴 Mask R-CNN [2]。這個模型來源於 R-CNN 系列，而後者是物件偵測系列的模型。Mask R-CNN 主要使用「先偵測再圈選」的兩階段模式：

1. 用 CNN 找出特徵，並依此篩選出可能含有目標物件的候選框 (anchor)，
2. 用 RolAlign 內插出 anchor 的位置，並把特徵圖依據這個位置裁切，然後使用三個平行的神經網路分別去計算物件分類、框的座標位置、以及圈選遮罩。

這樣的多階段作業，使得模型的表現，因為內部很多地方受到約束，例如：

1. 候選框的位置有偏差，且細部仍然模糊：即使 Mask R-CNN 使用 RolAlign 代替 Fast R-CNN[3] 的RolPool，避免座標小數點位被強制抹平，造成明顯的位置偏差問題，但候選框本身的形狀和尺寸限制，讓它很難精確的捕捉細長、彎曲、或被其他物件擋住，分成兩個的同一物件。
2. RolAlign 的遮罩，使用 FCN 萃取特徵，輸出固定為 2828，然後再放大貼回原尺寸。如果目標物件原本尺寸很大，這個過程會讓圈選的邊界變得很模糊。
3. Anchor、RolAlign、甚至是篩選掉重複候選框的 NMS 方法，全部都是人為設定，屬於超參數。NMS 不可微分，進一步降低整個模型的串流性，沒辦法做到像 FCN、UNet 這樣的全模型可微，正向和反向傳播都一路無阻。

這些阻礙，讓實例圈選還有進步的空間。這時，人們把目光移到了在自然語言模型大獲成功的Transformer 系列，想著能不能用注意力機制 (attention) 來做這項任務，因而誕生了前沿的 Mask2Former[4] 模型，以及集大成的 Segment Anything 3 Model。這系列模型，也是從對應改良本來用來物件偵測的 Faster R-CNN[5]，產生的 DETR[6] (DEtection TRansformer) 模型而來，所以有必要先介紹 DETR 模型。

DETR 模型：端到端，使用 Transformer 的物件偵測模型

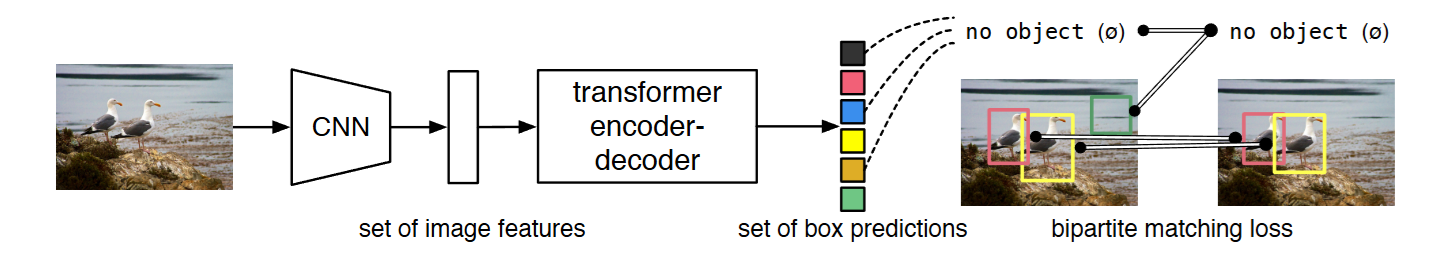

DETR的模型架構如下：

模型架構主要由一個 CNN 骨架、和一個 Transformer 構成。值得一提的是圖片右方的 bipartite matching，這是一個「一對一」的預測方式，即強制模型輸出的預測，每一個候選框只對到一個物件類別。如此一來，模型是一口氣預測全部的類別，論文中稱為 set of prediction。

Set of Prediction

具體作法是：將模型該預測的分類數，提升到遠多餘標註有的種類數(論文中是100)，然後將這些預測，和標註的分類，以「一對一」的方式關連。因此每一項標註都會只分配到一項預測，而多出來的預測全部都納入(無物件)。配對使用匈牙利演算法 (Hungarian algorithm，1955)，將預測框的中心座標、尺寸，和類別都納入評估。

-1/1是條件函數，表示預測類別有對應到標註的情況下才計算損失，對應到無物件是不計算的。機率並不是使用而是使用，因為要把機率數值限制在 [-1, 0] 之間，以和後面的框損失配對。框損失是L1距離和GIoU的加權和。

值得注意的是，這個演算法只用來配對預測結果，也就是訓練時，模型輸出的各式候選框，和標註的分類配對。配對完之後，打開標註，計算損失，反向傳播的時候就不再經過它。模型實際使用時也不再需要，而是直接取各項最有信心的候選框作為對應類別的輸出。

CNN backbone

輸入是彩色影像，維度為。可以使用任意 CNN 為基礎的神經網路，將圖片萃取為的特徵圖，在論文中通常將設為 2048，並由於使用的卷積核 (kernal)，使和多為和。論文中使用的 CNN 是 ResNet-50。

Transformer

進transformer模組之前，需要把特徵圖展平。這邊先使用的卷積核，將特徵降維為，然後再攤平成的序列。這邊可以把它看成一個長度的序列，每個元素的向量是維。由於如果直接這樣輸入，原本圖片內的位置資訊會消失，所以還需要特別編碼，把位置保留下來。和一般 Transformer 不一樣的是，為了強調位置的重要性，在進入每一層的 attention前，都會再做位置編碼一次(論文中的模型，encodrer 的部分有 6 層 attention)。

另一個和一般 Transformer 不一樣的地方是，訓練和實際使用時，這個序列都是「同時」、「一次」過完整個 Transformer 模組，而一般 Transformer 模型訓練時是一次，實際使用時，由於沒有標準答案，Transformer 必須每次拿自己前面預測的結果，配上這次要預測的輸入，過整個模組，是迴圈的概念。

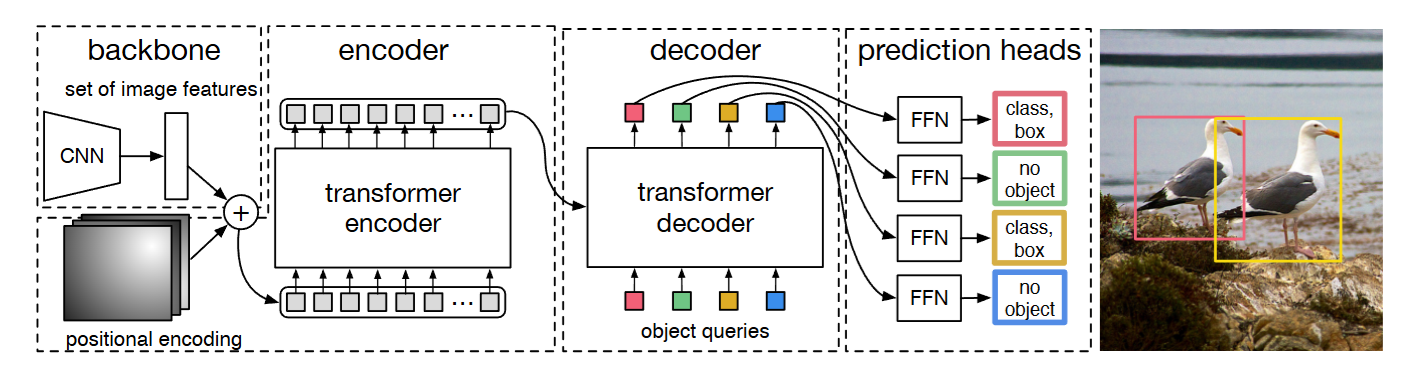

第三個差異，在於位置編碼。一般的 Transformer 模型，encoder 和 decoder 都依賴詞語的順序給予位置編碼；但 DETR 只在 encoder 有位置編碼，decoder 沒有。原因是輸出是物件和分類，這些東西不像語句具備次序性。我們來看一下 DETR 的 Transformer 架構：

Transformer 在這邊同時具有 self-attention 和 cross-attention：encoder 裡的 self-attention 負責處理輸入的 token 之間的關連，而 decoder 的 self-attention 則負責處理要預測的類別物件 (object query) 之間的關連。Cross-attention將輸入的影像 token 序列和輸出的預測類別物件關連。FFN 是本質類似 MLP 的東西，主要做升維之後進 ReLu，再降維的過程。

DETR還有再迭代，之後開始強調可解釋性，因此 decoder 輸入不再是初始化的任意 object query 向量，而是有座標、尺寸，類似候選框的東西。這是後話，這邊不多延伸敘述。

DETR的貢獻

損失函數

除了前面提到的匈牙利演算法，在實作上，DETR 還使用了 auxillary loss 這個技巧，把每一層 Transformer 中 decoder 的輸出都拉出來算一次損失 (所以共有 6 個)。另外，的權重被設得極低，以克服大部分的 object query 都是輸出的狀況。

(注意，前面提到的條件函數只針對框，類別預測是不包含在內的)

實驗分析

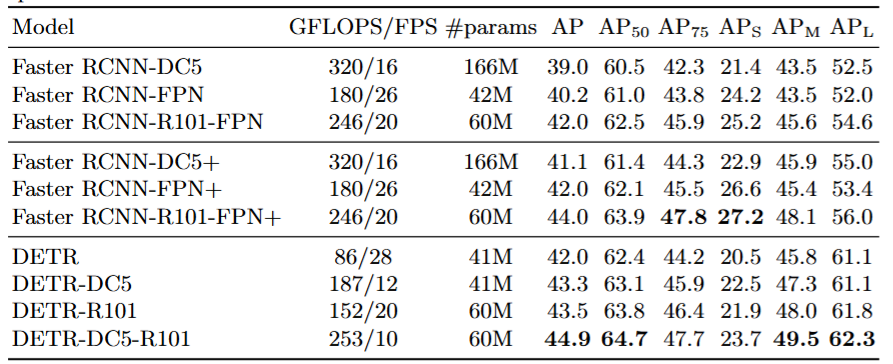

論文把DETR和當時的主力模型Faster R-CNN拿來比較。表格如下：

解釋一下AP。首先，針對模型提出的所有預測框，做以下整理，定義答對 (True Positive)：

1. 預測類別正確
2. 與標註 (ground truth) 框疊合 (IoU) 至少達到一定值 (由人決定)
3. 該標註框沒有其他更高 IoU 的預測框

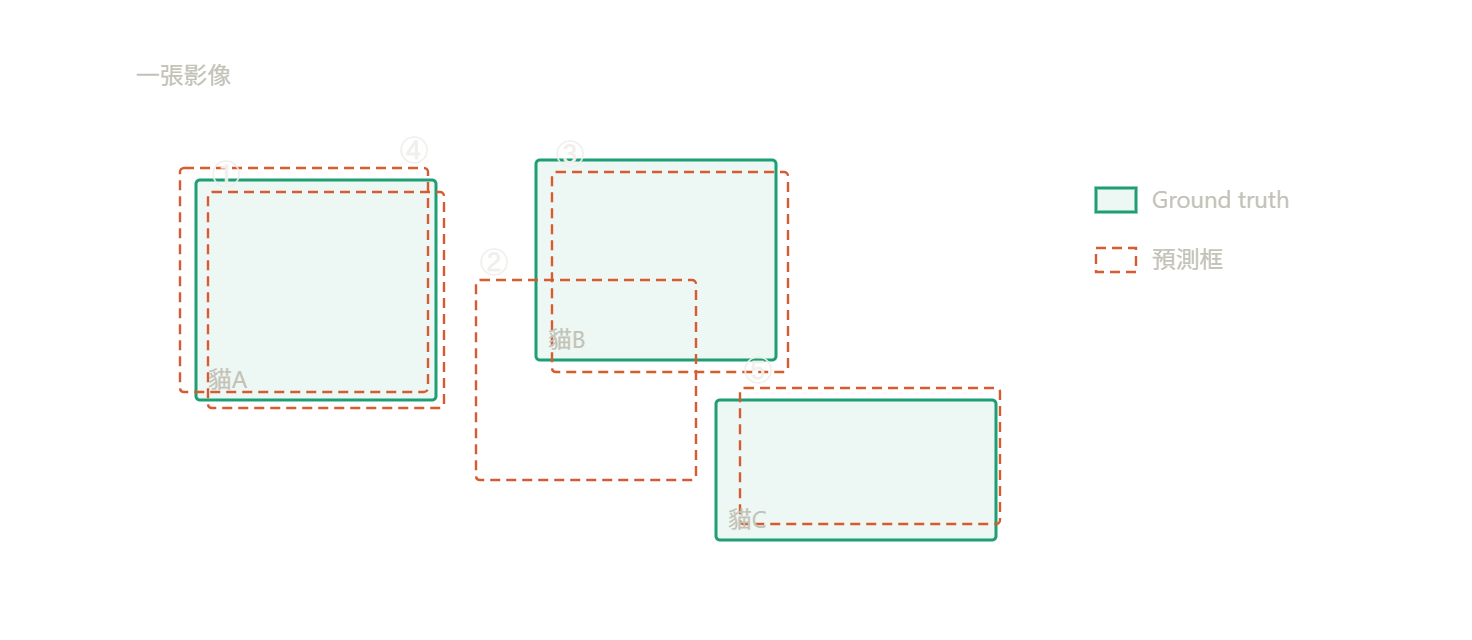

例如以下：

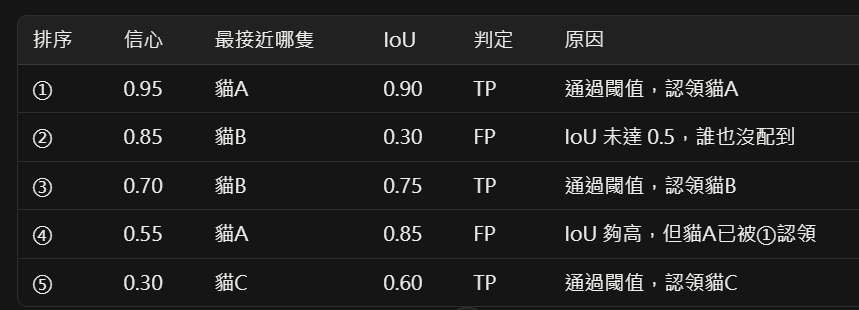

此時結果如下：

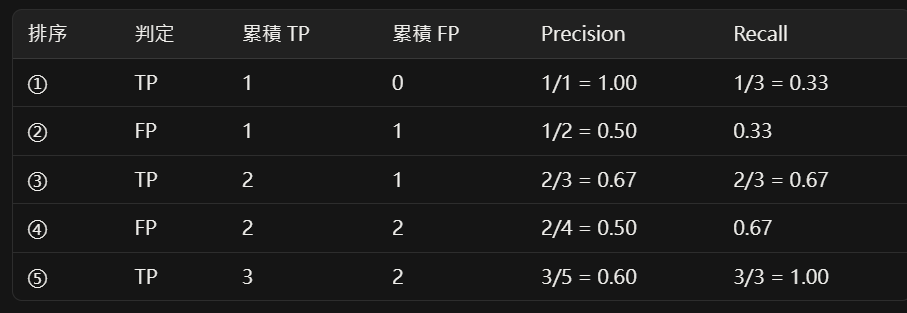

接著依序計算，到達每個框時，整個預測累積的 precision 和 recall：

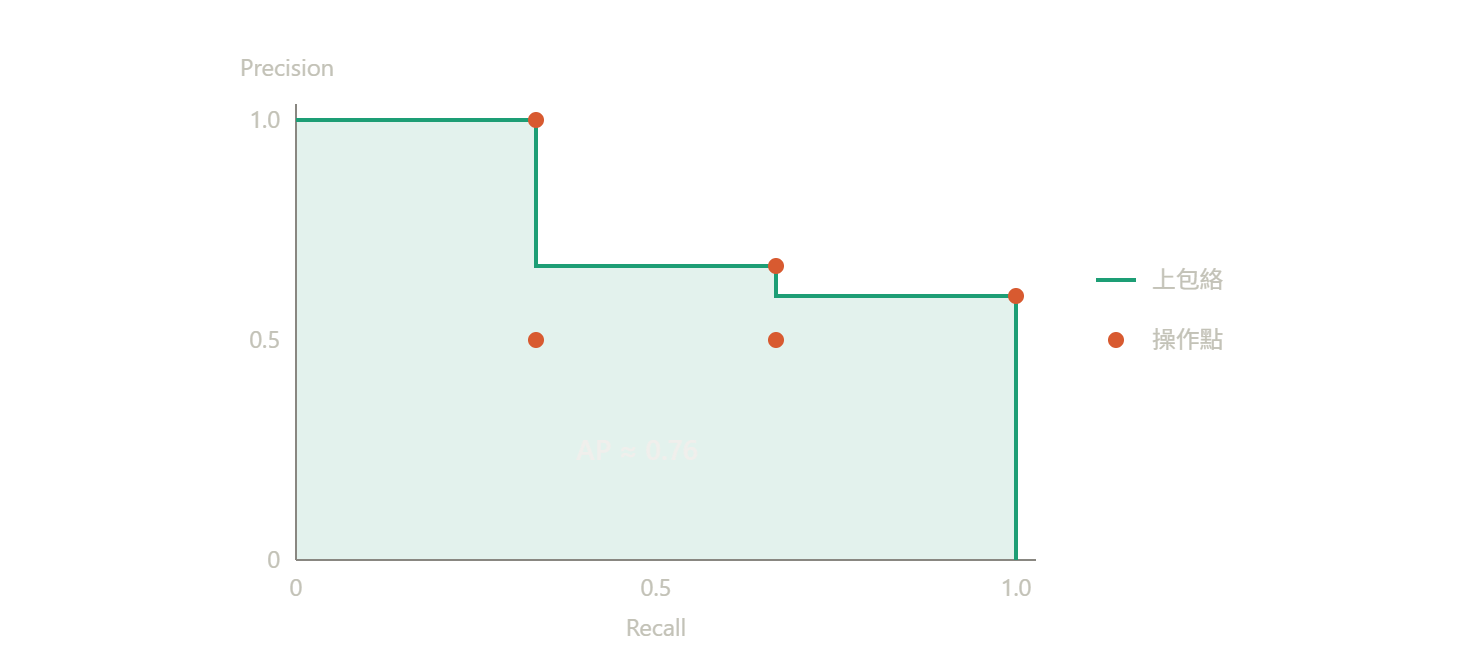

並做成 Precision-Recall 關係圖：

其最外上的點相連起來的線，所產生之面積即為 AP。這指標設計目的是為了看模型是否預測分類正確，同時又能把比較有把握的預測結果排在前面。

這樣回來看圖 4.就比較清楚了。下標的 50/75 指的是 IoU 閾值 50/75。S、M、L 則是依據目標物件所占畫素大小區分，對應小/中/大物件。從論文的表格可以知道，整體AP兩種模型的表現不相上下；DETR 較擅長大物件，而小物件偵測仍然是 Faster R-CNN 較優。這是因為 Transformer 的特性，本來就擅長全域注意力感知，而不是小範圍局部。

同時，DETR 需要較多的訓練輪數 (epoch)。論文中一開始是使用 300，並在 200 時開始調降學習速率。為了能更好的和 Faster R-CNN 比較，他們後來另外訓練一組 500 epoch 的模型，並在 400 的時候調降學習速率。這讓 DETR 的 AP 再提升 1.5 左右。

NMS不再需要

在 Faster R-CNN 中，作為篩選預測框的 NMS 方法，不再需要了。除了模型上已經有 self-attention可以互相協調 object query，以及損失函數使用匈牙利演算法，DETR 也用實驗證明，額外加上 NMS 並不會顯著提升 AP。

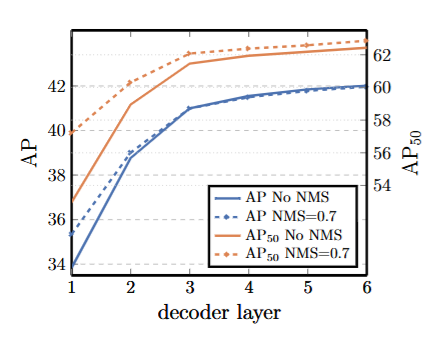

除了在第一層的 attention 加上 NMS 會有幫助外，越往後面層數，幫助越小。這是因為在第一層的時候， object query 基本上都是預設為 0，所以第一次的 self-attention 還沒辦法很明確地完成分工，NMS 可以幫助過濾候選框。到了後面，協調已經經由計算完成，NMS 幫助不大。

嘗試全景分割 (Panoptic segmentation)

DETR 的研究目標還不僅止於物件偵測，在論文中，他們就已經嘗試挑戰全景分割了。全景分割，顧名思義要將圖片中的所有物件都分離出來，而且必須沿著偏界切割，而不是放個偵測框就好了。圖片裡面通常包括物件 (things)，屬於前景，以及偏背景，或大件的物件 (stuff)。由於預測目標改變，模型結構要做一些調整。

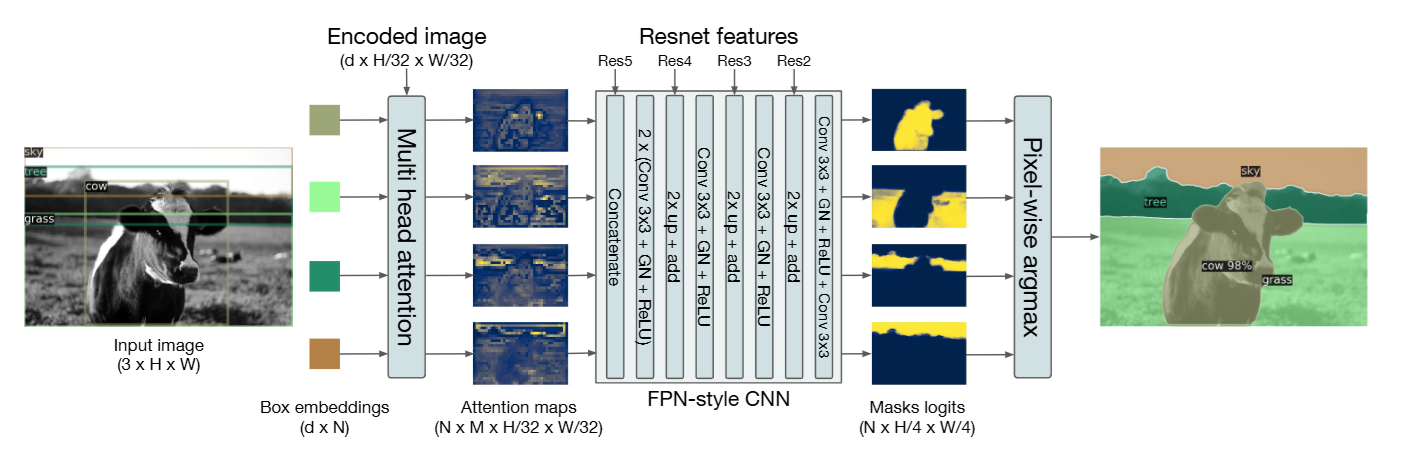

圖 10 主要呈現修改的架構，而沒有把原本的DETR也畫出來。這邊大略解釋建構和訓練過程：

1. 訓練DETR，過程和前面都一樣，用物件偵測的方式訓練即可
2. 凍結神經網路，外接一組 multi-head attention，這組 head 負責輸出各特徵圖的注意力。他們的輸入是原本 DETR 中，encoder 的輸出 (即特徵圖的注意力分布，在這裡當作 Q) 和 decoder 的輸出 (即各自該注意的目標物件，在這裡當作 K)，沒有 V。兩者相乘，得到各特徵圖依據物件，注意力該集中的區域，輸出，當作遮罩 (Attention maps)。使用凍結神經網路設計的目的有幾個：
   1. 驗證注意力本身就可以產生作為分割依據的遮罩。這層 head，依據的是早就訓練好，以物件偵測為目標的模型的輸出，所以可以拿來實驗。
   2. 這組 head 只需要再訓練 25 epoch，相比原本訓練的 DETR 網路成本低很多，可以使用現成的模型來改造。
   3. 新訓練的梯度不干擾原本用於物件偵測目的的模型。
3. 拿出 DETR 裡，CNN backbone (論文使用 ResNet) 萃取的各特徵圖，作為細節補充的依據。這邊借鏡 UNet 裡 decoder (或上升區) 的作法，使用上採樣 (upsampling) 的方式，在第一層 (這邊指最底層，即剛剛從 2. multi-head attention 的產物) 和對應尺寸的 CNN 特徵圖做串接 (concatenation)，然後內插放大，再用 一層 的 CNN 修飾，並同時調整通道數目。之後每往上一層，都拿對應尺寸的 CNN 特徵圖相加，直到最上一層的特徵圖都被使用之後，理論上會差一層才回到原圖大小。所以最後一層只做上採樣。
4. 輸出前，做畫素層級的argmax把各畫素分類到對應的物件，完成分割。

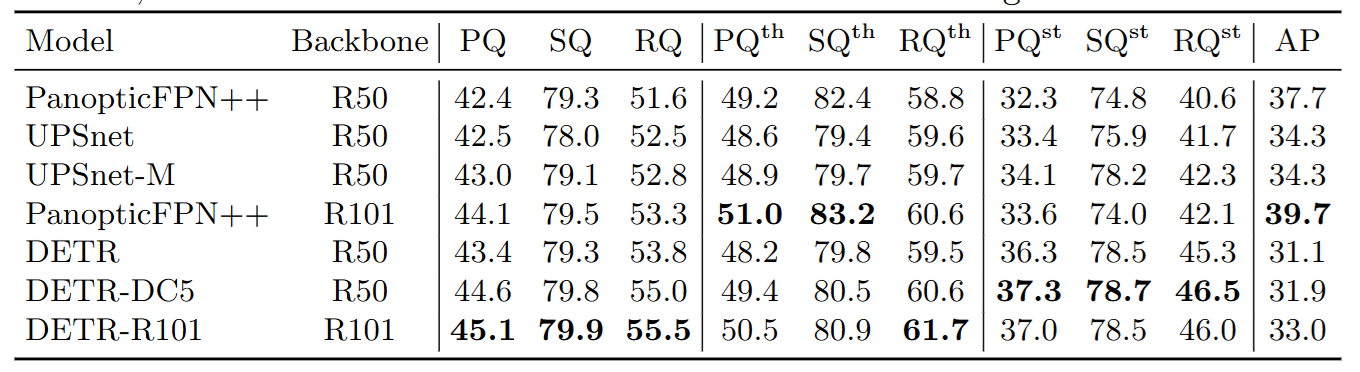

看一下他和當時全景分割的主流模型 UPSNet 以及 Panoptic FPN 的比較結果：

這邊要解釋 PQ/SQ/RQ。這是由 Kirillov 等人於 2019 的 CVPR 提出的[7]。考量預測遮罩和標註遮罩的重疊性，超過 0.5 就算成功 (TP)。所以如果是沒有配到標註的遮罩，視為 FP，而沒配到遮罩的標註則為 FN。PQ (Panoptic quality)計算定義如下：

PQ可以拆成兩個項目相乘：

其中 SQ (Segment quality) 指的是預測正確的框中，平均多準。RQ (Recognition quality) 指的是找到物件的能力有多好 (其實就是 f1 score/Dice score)。

回到表格，DETR 在全景分割的整體任務表現中，至少是不輸於當時的主流模型。如果把物件拆分成 things 和 stuffs，可以看到 DETR 在 things 的表現較遜，但在 stuff 的表現則較好，這也反映出 DETR 的本質：注意力集中，在偏小的物件較容易失準。若從 AP 直接比較，則 DETR 在 things 的表現落後更明顯 (33.0 vs. 39.7)，是最後那層畫素層級的 argmax 把他拉回來一些 (所以有一點靠後處理補救的味道)。

結論

DETR 算是開啟一個範式轉移：將 attention 模組引入到電腦視覺相關的任務中。它證明自己在物件偵測的任務中，可以做到不遜於 Faster R-CNN 的表現，甚至還嘗試了全景分割。由於注意力機制的特色，它對於小物件的偵測較弱勢，這對於要做物件分割而言將是一大挑戰。然而，它也提供了一些方向，並證實了注意力機制的運用確實可行。後續的模型和研究便基於 DETR，往物件分割的方向前進。究竟接下來會往做出什麼調整呢?請看下回分解。

資料來源

[1] U-Net: Convolutional Networks for Biomedical Image Segmentation. Olaf Ronneberger, Philipp Fischer, and Thomas Brox. arXiv:1505.04597v1
[2] Mask R-CNN. He et al., arXiv:1703.06870
[3] Fast R-CNN. Ross Girshick. arXiv:1504.08083
[4] Masked-attention Mask Transformer for Universal Image Segmentation. Bowen Cheng et al., CVPR 2022. arXiv:2112.01527
[5] Faster R-CNN: Towards Real-Time Object Detection with Region Proposal Networks. Ren et al., NeurIPS 2015. arXiv:1506.01497
[6] End-to-End Object Detection with Transformers. Nicolas Carion, Francisco Massa et al., Facebook AI. https://arxiv.org/pdf/2005.12872
[7] Panoptic Segmentation. Alexander Kirillov et al., 2019 CVPR. https://arxiv.org/pdf/1801.00868
